네트워크 시스템의 Layer and Architecture

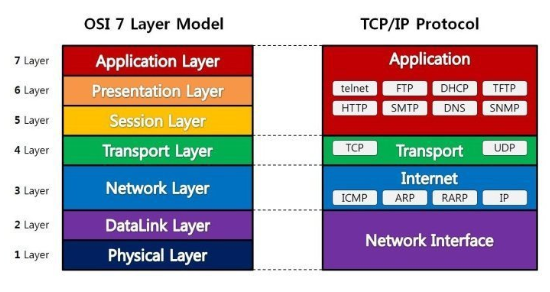

TCP / IP Layer and OSI 7 Layer

---

TCP / IP Layer

TCP / IP Layer 는 사실 두 가지 버전이 있다.

1. TCP / IP Original ( 4 Layer )
2. TCP / IP Updated ( 5 Layer )

OSI 7 Layer 의 Appliaction , Presentation, Session 계층이 Application 으로 통합 되었다.

오늘날에는 TCP / IP Updated 모델을 더 많이 사용한다.

TCP/IP 5계층인가요 4계층인가요?

---

애플리케이션 ( Application )

• 프로그램 구현체와 사용자 인터페이스를 의미한다
• OS에서 제공하는 L4 API를 활용해 통신 프로그램이 구현된다
• HTTP,SMTP,FTP 등 다양한 프로토콜이 활용된다

트랜스포트 ( Transport )

• Port 번호를 사용하여 최종 도착지인 프로세스까지 데이터를 전달한다.
• OS 커널에 구현되어 있다.

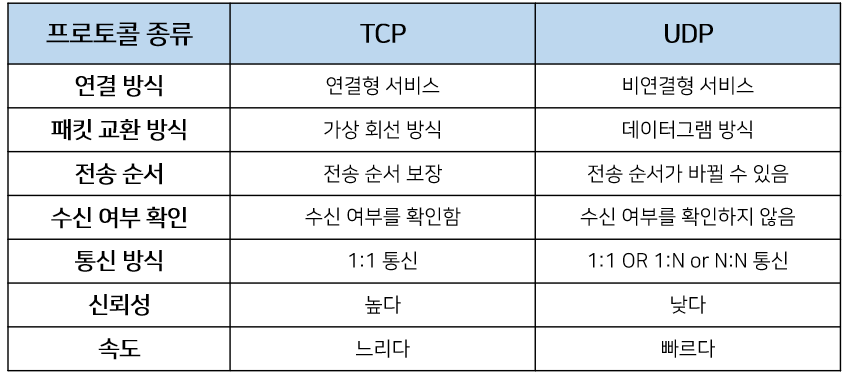

• 패킷 전송 프로토콜로는 TCP 와 UDP 가 있다

네트워크 ( Network )

• Routing & Forwarding을 수행해서 목적지 IP 주소까지 패킷을 전달한다
• OS 커널에 구현되어 있다.
• URL이 주어지면 DNS 를 통해 IP 주소를 찾고, 실제 패킷은 IP 주소를 향해 전송된다
• 패킷이 Host에 도착하면, IP 주소의 광역대에 따라 Routing Table에 지정된 경로로 패킷을 Forwarding 한다

링크 ( Link )

• Routing & Forwarding을 수행해서 목적지 MAC 주소 까지 프레임을 전달한다.

물리 ( Physical )

• Encoding : 0 과 1의 나열을 아날로그 신호로 변환해서 전송한다
• Decoding : 아날로그 신호를 받으면 0과 1로 해석한다

---

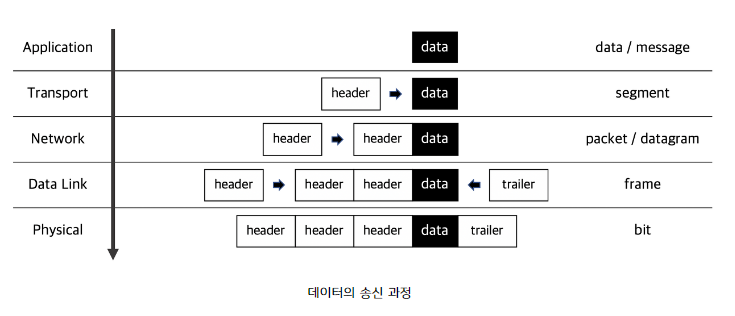

데이터 송신 과정

데이터 수신 과정

---

OSI 7 Layer

• 애플리케이션 ( Application Layer )
• 표현 ( Presentation Layer )
  1. 압축과 암호화를 담당한다
  2. 데이터 전송 단위 : 데이터 / 메시지
• 세션 ( Session Layer )
  1. 동기화, 세션 연결 / 관리 / 종료 > OS 커널에 구현되어 있다
  2. 전송모드를 결정한다.
  3. 데이터 전송 단위 : 데이터 / 메시지
• 트랜스포트 ( Transport Layer )
• 네트워크 ( Network Layer )
• 링크 ( DataLink Layer )
• 물리 ( Physical Layer )

---
